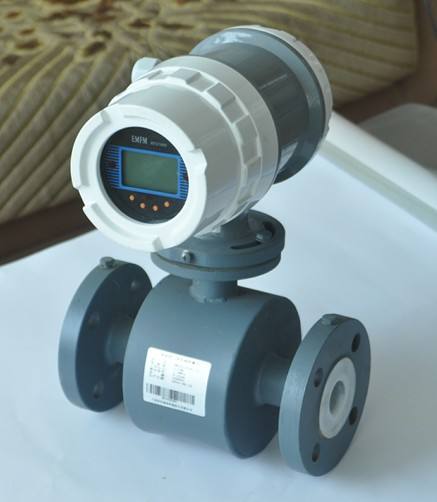

液体流量计
|
|
|
产品特点： |
液体流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。HD-LDE电磁流量计除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。 |
|
液体流量计是我公司采用国内外新先进技术研制、开发的全智能型流量计，与老式模拟的或非智能的电磁流量计有非常大的区别，尤其在测量精度、可靠性、稳定性、使用功能和使用寿命等方面。 电磁流量计是高精度、高可靠性和使用寿命长的流量仪表，所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究，我们还自行设计了一套国内目前先进的，于液体流量计的生产设备和流量实流标定装置，从而在软件和硬件上都能切实保证产品长期的高质量。
特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不便。另外我们*设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。
特点
★流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
★测量管道内无阻流件，因此没有附加的压力损失;测量管道内无可动部件，因此传感器寿命极长。
★由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。
★传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。
★HD-LDE转换器采用比较先进的单片机(MCU)和表面贴装技术(SMT)，性能可靠，精度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量、瞬时流量、流速、流量百分比等。
★双向测量系统，可测正向流量、反向流量。采用特殊的生产工艺和优质材料，确保产品的性能在长时间内保持稳定。
HD-LDE型智能电磁流量计适用测量封闭管道中导电液体和浆液的体积流量,如洁净水、污水、各种酸碱盐溶液、泥浆、矿浆、纸浆以及食品方面的液体等。
测量原理
HD-LDE型智能电磁流量计的测量原理是基于法拉第电磁感应定律:导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电势E为:
E=KBVD
式中: K-----仪表常数
B-----磁感应强度
V-----测量管道截面内的平均流速
D-----测量管道截面的内径
测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20mA和0～1kHz输出。
如何正确选型
仪表的选型是仪表应用中非常重要的工作，有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请特别注意。
★收集数据
①被测流体成份
②最大流量、最小流量
③最高工作压力
④最高温度、最低温度
电磁流量计的量程Q应大于预计的zui大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。
★最大流量和最小流量必须符合下表中的数
|
内径mm
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
|
Qmin(m3/h)
|
0.0283
|
0.0636
|
0.12
|
0.176
|
0.29
|
0.452
|
0.7
|
1.19
|
|
Qmax(m3/h)
|
4.24
|
9.54
|
16.96
|
26.5
|
43.42
|
67.85
|
106.0
|
179.0
|
|
内径mm
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
Qmin(m3/h)
|
1.8
|
2.82
|
4.41
|
6.36
|
11.3
|
17.6
|
25.4
|
34.6
|
|
Qmax(m3/h)
|
271.0
|
424.0
|
662.0
|
954.0
|
1690
|
2650
|
3810
|
5190
|
|
内径mm
|
400
|
450
|
500
|
550
|
600
|
700
|
800
|
900
|
|
Qmin(m3/h)
|
45.2
|
57.2
|
77.6
|
85.5
|
101.0
|
138.0
|
180.0
|
229.0
|
|
Qmax(m3/h)
|
6780
|
8570
|
10600
|
12800
|
15200
|
20700
|
27100
|
34300
|
|
内径mm
|
1000
|
1100
|
1200
|
1400
|
1600
|
1800
|
2000
|
2200
|
|
Qmin(m3/h)
|
282.0
|
342.0
|
407.0
|
554.1
|
732.7
|
916.0
|
1131.0
|
1368.4
|
|
Qmax(m3/h
|
42400
|
51300
|
61000
|
86121
|
108566
|
137404
|
169635
|
205258
|
型号说明：
|
规格代码
|
说明
|
|
企标
|
HD
|
江苏恒大
|
|
仪表种类
|
LDE
|
智能电磁流量计
|
|
仪表种类
|
LDM
|
普通型电磁流量计
|
|
通径代码
|
-XXX
|
例:100表示DN100,若通径后接I表示插入式,接AI表示可调插入式
|
|
电极形式
|
-1
|
标准固定式
|
|
2
|
刮刀式
|
|
3
|
可拆卸更换式
|
|
电极材料
|
0
|
不锈钢
|
|
1
|
铂pt
|
|
2
|
哈氏B（HB）
|
|
3
|
钽Ta
|
|
4
|
钛Ti
|
|
5
|
哈氏C（HC）
|
|
内衬材料
|
3
|
氯丁橡胶
|
|
4
|
聚胺酯橡胶
|
|
5
|
F4
|
|
6
|
F46
|
|
7
|
F40
|
|
8
|
P0
|
|
9
|
PPS
|
|
额定压力(MPa)
|
-4.0
|
DN10-80
|
|
1.6
|
DN100-150
|
|
1.0
|
DN200-1000
|
|
0.6
|
DN1100-2000
|
|
0.25
|
DN2200
|
|
工作温度
|
E
|
<80oc
|
|
H
|
<180oc
|
|
接地环
|
-0
|
无接地环
|
|
1
|
有接地环
|
|
防护等级
|
0
|
IP65
|
|
1
|
IP68
|
|
转换器型式
|
0
|
一体式
|
|
1
|
分体式
|
|
通讯
|
0
|
无
|
|
1
|
RS-485
|
|
2
|
Hart
|
|
3
|
PA总线
|
|
4
|
FF总线
|
|
外壳材料
|
-0
|
碳钢
|
|
1
|
不锈钢
|
|
表体法兰
|
0
|
碳钢
|
|
1
|
不锈钢
|
|
安装配对法兰
|
0
|
不带
|
|
1
|
带
|
|
供电电源
|
0
|
220VAC
|
|
1
|
24VDC
|
|
仪表量程
|
（XXX）
|
例：（2000）表示20mA对应的流量为2000M3/h
|
|
|
|
