  产品展示

开关量输入/输出 单/双通道安全栅

点击放大
产品特点:
该安全栅将来自危险区的有源或无源开关量信号,通过隔离安全栅传输到安全场合,仪表具有开关断线检测功能,输出方式有继电器或集电极输出方式,同时可进行正、反作用选择。
  NPEXA-C5开关量输入/输出 单/双通道安全栅的详细资料:

安全栅将来自危险区的有源或无源开关量信号,通过隔离安全栅传输到安全场合,仪表具有开关断线检测功能,输出方式有继电器或集电极输出方式,同时可进行正、反作用选择。防爆标志:[Exia]ⅡC


安全栅通道数:
单/双通道

危险区允许输入信号:
无源输入信号为纯开关接点。
有源信号:输入信号>2.1mA时,表示为“开”(ON)
输入信号<1.2mA时,表示为“关”(OFF)
供电电压:8V(开路电压)
短路电流:约8mA

安全栅向安全区输出信号:
响应时间小于50ms
继电器常闭(常开)接点输出,允许(阻性)负载:
AC125V 0.5A,DC24V 1A
集电极开路输出
无源、外部供电:<40V DC,开关频率≤5KHz
电流输出≤40mA,短路电流<100mA

线路故障检测(LFD):
如果输入电流<50uA(断线)或>6mA(短路),输出开路。 注意:如果防止误触发LFD,开关类传感器必须接上电阻,或组件开关可设置成无LFD功能

国家仪器仪表电器产品质量监督检验中心(CQST)认证参数(1、2端子间);(1、3端子间),(4、5端子间);(4、6端子间):
Um=250VAC/DC
Uo=10.5V,Io=16.2mA, Po=42.5mW
ⅡC :Co=1.7μF, Lo=94.8mH
ⅡB :Co=11.8μF, Lo=284.4mH
ⅡA :Co=52.5μF, Lo=758.4mH
开关量输入/输出 单/双通道(NPEXA-C5)安全栅功耗:
1.1W

连接的现场设备及所处区域:
符合DIN9234的NAMUR接近开关、开关等现场设备(包括:本安型的压力开关、温度开关、液位开关等):
0区、1区、2区、ⅡA、ⅡB、ⅡC,T4~T6、危险区

安全栅选型方法:


型 号
说 明
NPEXA-C5
开关量输入、开关量输出
输入通道




缺省为单通道
D



双输入通道(宽度为18mm)
输入形式
1


无源开关输入
2


接近开关输入(8V供电)
*输出通道
1

单路无源开关输出
2

单路集电极开路输出
3

LFD继电器故障检测输出
4

LFD集电极故障检测输出
第二输出通道
1
单路无源开关输出
2
单路集电极开路输出

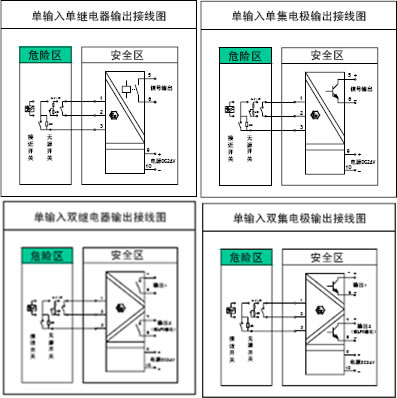

接线图:
单通道仪表接线
宽×高×深(12.8×100×115mm)

单通道仪表接线:
宽×高×深(12.8×100×115mm)



安全栅双通道双输出仪表接线
宽×高×深(18×100×115mm)
